Plan d'installation de la filtration piscine : comment bien procéder

Une filtration bien pensée, c'est le cœur discret de votre piscine. On ne la voit presque pas, mais c'est elle qui garde l'eau claire, limite les galères d'algues et rend le bain franchement plus agréable. Le bon réflexe consiste à organiser l'installation comme on trace un itinéraire : où passe l'eau, où elle est nettoyée, puis où elle revient. Avec un peu de méthode, vous évitez les tuyaux inutiles, les pertes de débit et les interventions pénibles au mauvais endroit.

Imaginez la piscine comme un organisme vivant : les skimmers et la bonde de fond «aspirent», la pompe «fait circuler», le filtre «retient», puis les refoulements «réoxygènent» le bassin. Et si un maillon est mal placé, c'est toute la chaîne qui se fatigue. Un plan bien posé, lui, rend l'ensemble fluide et logique.

• Seapora 56097 Pré-Filtre de...★★★★★132,05 €Voir
• Sac de piscine multifonctio...★★★★★384,84 €Voir
• Sac de bassin de piscine im...★★★★★706,26 €Voir
• Voir + d'articles

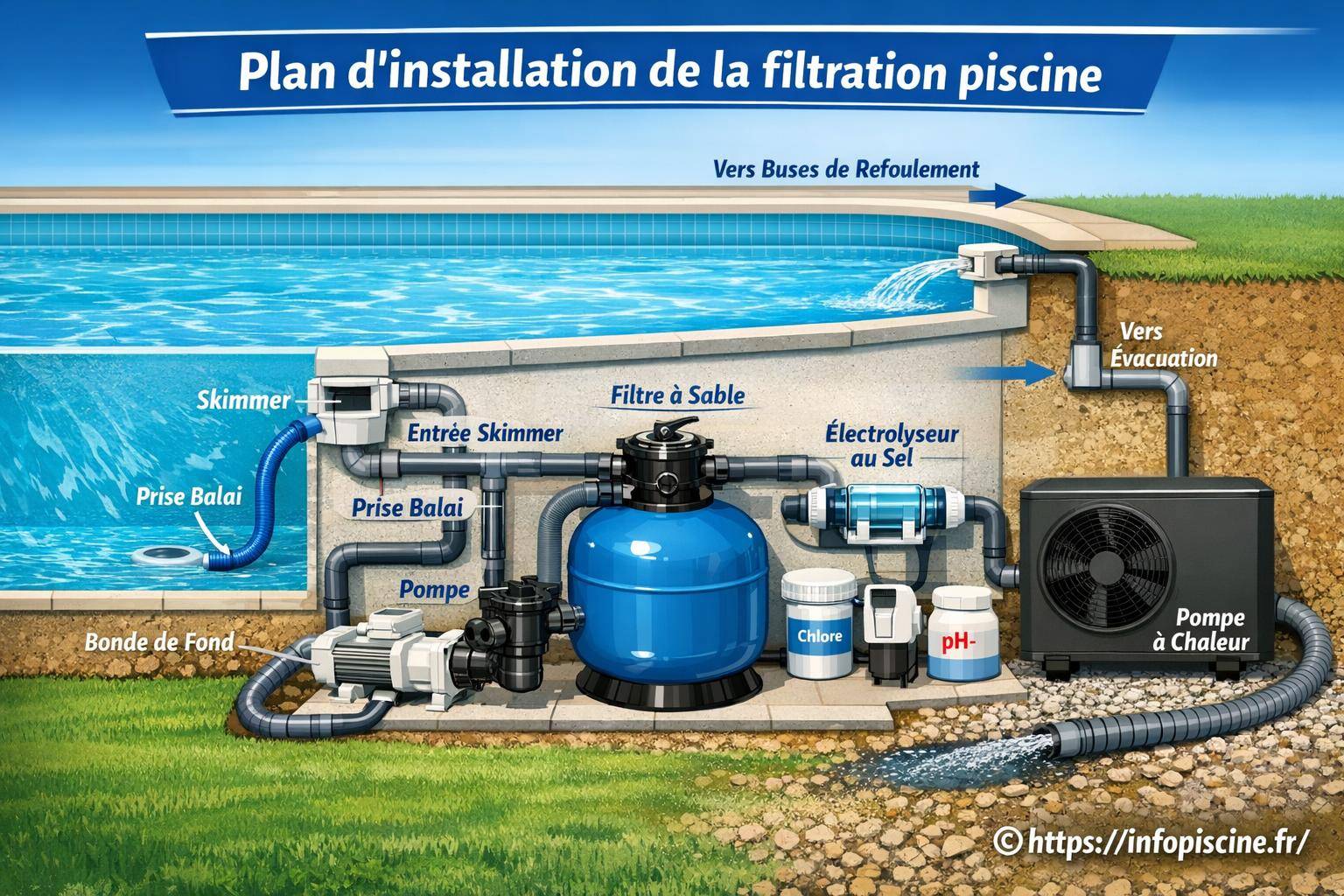

Plan d'installation de la filtration piscine

Avant de sortir la colle PVC, posez-vous trois questions simples : où sera le local technique, quelle distance le sépare du bassin, et comment vous allez pouvoir y accéder sans contorsions. Un bon plan, c'est une installation qu'on entretient sans râler. Et ça compte plus qu'on ne le croit.

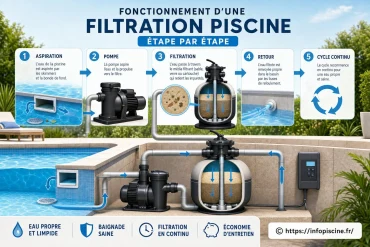

Sur le schéma, gardez un fil conducteur : captage → pompe → filtre → traitement → refoulements. Si vous rajoutez un chauffage, il se place en général après le filtre (eau déjà propre), parfois après le traitement selon l'équipement. Rien de magique, juste du bon sens hydraulique.

Une filtration bien installée, c'est comme une horloge : on n'y pense plus... jusqu'au jour où elle s'arrête. Autant la régler correctement dès le départ.

Plan Filtration Piscine

Le Plan Filtration Piscine doit rester lisible, même pour quelqu'un qui ne connaît pas votre chantier. Utilisez des flèches, notez les diamètres, et indiquez les vannes. Un détail pratique : écrivez aussi le sens de circulation de l'eau sur chaque ligne, surtout si vous prévoyez un by-pass.

Dans la majorité des bassins familiaux, on cherche un équilibre : assez de débit pour brasser tout le volume, sans forcer la pompe. On vise souvent un renouvellement complet en quelques heures, mais le plus fiable reste d'adapter selon l'usage, la température, et la charge de baignade. Mieux vaut un plan souple qu'un montage «au millimètre» impossible à faire évoluer.

A shopper maintenant :

Mini parc aquatique

Plongez dans le monde fun des mini parcs aquatiques ! 🌊 Découvrez vite nos sélections et vivez des instants inoubliables.

Les éléments à positionner (et pourquoi l'ordre compte)

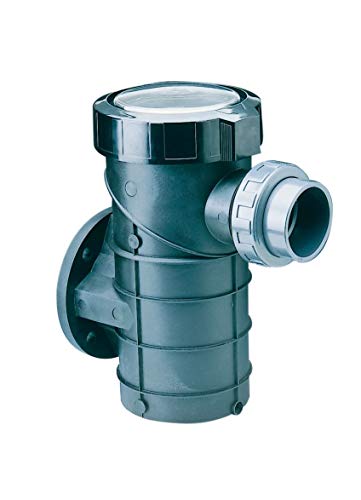

La pompe doit être proche du bassin, idéalement plus basse que la ligne d'eau pour faciliter l'amorçage. Le préfiltre intégré à la pompe retient déjà feuilles et insectes : placez-le accessible, car vous l'ouvrirez souvent. Ensuite vient le filtre (sable, verre, cartouche), puis, selon les cas, le traitement (électrolyseur, doseur pH) et les accessoires.

Une règle simple aide : tout ce qui craint les saletés (chauffage, électrolyseur) aime une eau déjà filtrée. Et tout ce qui se règle (sondes, injecteurs) mérite un endroit propre, dégagé et éclairé. Oui, un néon dans le local technique peut changer la vie.

A shopper maintenant :

Piscine pour bébé

Initiez bébé aux joies de l'eau 👶💦 ! Découvrez nos sélections de piscines pour bébés : confort, couleurs et sécurité. Foncez explorer la sélection !

Choisir l'emplacement du local technique

Le local technique n'a pas besoin d'être grand, mais il doit être pratique. Prévoyez de la place pour passer devant les équipements, démonter un couvercle, sortir une cartouche, faire une contre-lavage sans mettre de l'eau partout. Un sol légèrement en pente vers une évacuation, c'est un confort énorme.

Gardez aussi en tête le bruit : une pompe peut s'entendre. Si le local est collé à une terrasse, vous le remarquerez vite. Une porte isolante, une pose sur silent-blocs, et une ventilation correcte font une vraie différence.

Power Dynamics BV40W Haut-parleurs d'arrière-pl...

47 EUR

Voir le produit

Pressalit combinaison charnière D98999 Inox , p...

22.26 EUR

Voir le produit

HBM établi 122 cm avec 4 tiroirs, paroi d'armoi...

549.99 EUR

Voir le produit

LAUFEN LAUFEN Pro A Lavabo 8189524001041 60 x 4...

136.28 EUR

Voir le produit

Astralpool 11503 Accessoire Pour L´installation...

191.49 EUR

Voir le produit

SwimExpert Platine de filtration 12 m3/h

349 EUR

369 EUR

Voir le produit

SwimExpert Platine de filtration 10 m3/h

329 EUR

349 EUR

Voir le produit

Keuco Plan S set d'extension 59916000072 adapté...

56.29 EUR

Voir le produit

Morgane Stankiewiez comment Bien Raconter des H...

12.47 EUR

Voir le produit

Guillaume Millo comment Réhabiliter Son Bien Im...

10.59 EUR

Voir le produit

Dorian Lake comment Bien Raconter des Histoires...

11.49 EUR

Voir le produit

Andrew Biel Topoguide Du Corps : Les Sentiers D...

86.49 EUR

Voir le produit

HBM établi réglable en hauteur 182 cm, plan de ...

249.99 EUR

Voir le produit

Sophie Fernandes la Communication dans la Gesti...

16.99 EUR

Voir le produit

Carole Lamby Anti-Procrastination : Planner Jou...

10.47 EUR

Voir le produit

Gilles André 150 Bonnes Pratiques pour Améliore...

16.89 EUR

Voir le produit

Rubi Kit D´installation De Carreaux Du Système ...

55.49 EUR

Voir le produit

Astralpool Piscine D´armoire De Sonde à 3 Nivea...

823.99 EUR

Voir le produit

Haut-parleur de plafond Pöschel WDR-245-CX30-N ...

92.02 EUR

Voir le produit

Haut-parleur de plafond Pöschel WDR-130-CX-N PA...

50.01 EUR

Voir le produit

❮

❯

Schématiser les tuyaux : simple, court, accessible

Le but n'est pas de faire joli, c'est de faire efficace. Limitez les coudes, évitez les «S» inutiles, et laissez de la place autour des vannes. Chaque détour augmente les pertes de charge, et votre débit en pâtit.

Un point souvent négligé : les unions démontables. En prévoir sur la pompe et avant/après le filtre, c'est de la sérénité en réserve. Le jour où vous changez un joint, vous serez content d'avoir anticipé.

• Une vanne par ligne d'aspiration (skimmer(s), bonde de fond, prise balai)
• Un clapet anti-retour si nécessaire (configuration spécifique, équipements en hauteur)
• Des unions démontables sur les organes clés
• Un by-pass pour chauffage ou traitement si recommandé

Tableau de repère : ordre de montage et points de vigilance

Étapes de montage : une méthode qui évite les erreurs bêtes

Travaillez comme un menuisier : on présente, on marque, on ajuste, puis on fixe. Commencez par poser «à blanc» les tronçons, vérifiez l'alignement, et gardez une marge pour démonter. La colle, elle, ne pardonne pas.

1. Tracer le cheminement et repérer chaque ligne (aspiration/retour).
2. Installer les vannes et unions, puis la pompe.
3. Raccorder le filtre et prévoir l'évacuation des eaux de lavage.
4. Ajouter les options (chauffage, traitement) avec by-pass si utile.
5. Mettre en eau, purger l'air, contrôler les fuites, puis régler le fonctionnement.

Pour un pas-à-pas clair et illustré, vous pouvez consulter ce guide sur l'installation de la filtration piscine. Il aide à vérifier l'ordre des équipements et les points de contrôle avant la mise en route.

Réglages concrets au démarrage

À la première mise en service, surveillez le manomètre : la pression «normale» devient votre référence. Si elle grimpe, le filtre se charge. Si elle chute, cherchez une prise d'air, un panier encrassé ou une vanne mal ouverte. On avance par petites vérifications, pas à pas, et ça se règle vite.

Un détail utile : notez vos réglages (positions de vannes, pression propre, durée de filtration). Ce carnet simple vous évite de «réapprendre» à chaque saison. Et si quelqu'un d'autre s'en occupe, il vous remerciera.

Quand on prépare un projet, un support visuel fait gagner un temps fou. Même un croquis au stylo peut clarifier les entrées, la sortie, et l'emplacement des vannes (ceux qui ont déjà démonté un circuit trop serré voient très bien le problème). Dans cette logique, un Schéma de filtration piscine sert surtout à anticiper l'entretien et à éviter les montages «impossibles à dépanner» une fois tout collé.

FAQ : réponses simples aux questions fréquentes

Quelques questions reviennent tout le temps au moment de dessiner le circuit et de passer à l'action.

Dernier conseil concret : prévoyez une petite «zone vide» sur votre tuyauterie (un tronçon droit avec unions). Le jour où vous ajoutez une lampe UV, un compteur de débit ou un nouveau traitement, cette réserve joue le rôle d'un quai de gare : on raccorde proprement, sans devoir tout découper, et votre circuit reste net.
